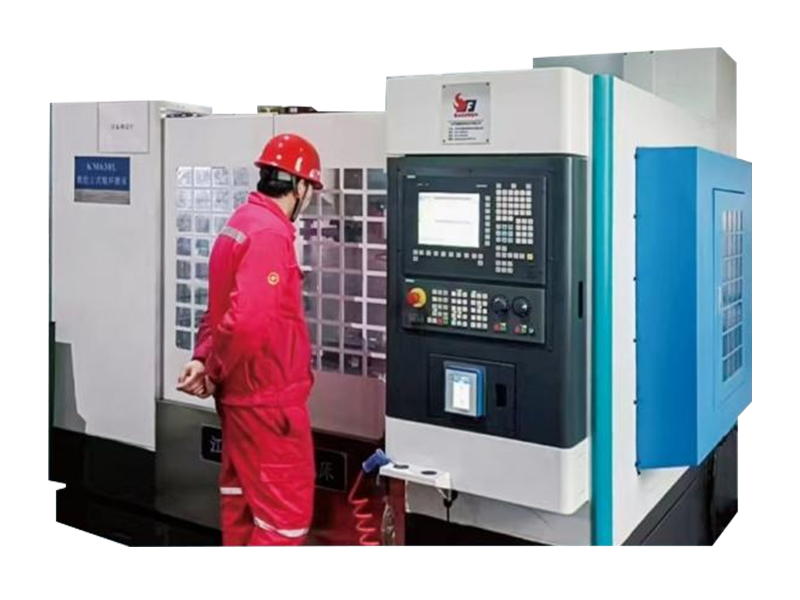

MK630L 수직 CNC 롤러 링 특수 연삭기

롤러 링 연삭기는 고속 와이어 생산에 사용되는 텅스텐 카바이드 롤러 링의 외부 원 및 R 패스 홈의 거친 연삭, 반미세 연삭, 미세 연삭 및 비점화 연삭에 사용됩니다. 기계는 처리 소음을 효과적으로 줄이고, 보다 안전하게 보호하며, 처리 영역에서 물과 가스 확산을 방지하고 처리 환경을 개선하는 완전 폐쇄형 쉘 설계를 채택합니다.

KM630L CNC 롤러 링 특수 연삭기는 롤러 링 연삭기에 대한 시장 수요에 맞춰 당사에서 개발한 특수 수직 롤러 링 연삭기입니다. 연삭기 가공 효율은 시중에 나와 있는 기존 연삭기의 150% 수준입니다. 공작 기계의 전체 레이아웃은 SIEMENS 828D 3축 연결 CNC 시스템을 사용하는 수직 주요 구조이며 특수 수직 공작물 헤드스톡 설계, 수평 2축 모바일 작업대 설치, 작업대 이동 가이드 레일은 고강성 슬라이딩 가이드 레일을 채택하고 AC 서보 모터 예압 볼 스크류에 의해 직접 구동되며 공작물은 수직 설치를 채택하고 전통적인 수평 롤러 링 연삭기 공작물 설치 모드를 변경하여 공작물 클램핑 정밀도에 대한 공작물 무게를 크게 줄입니다. 정도;

기존의 액체 고정 장치 대신 공작물을 고정하기 위한 자체 중심 유압 특수 고정 장치를 장착하여 로딩 및 언로드 부품이 더 편리하고 안정적이며 연삭 샤프트 슬라이드 레일 이동의 수직 방향과 드라이브의 공작물 이동이 동일하며 AC 서보 모터에 의해 직접 구동되어 시스템의 강성을 향상시키고 볼 스크류는 약간의 장력을 견디며 두 끝은 롤러 베어링에 지지됩니다. 연삭 샤프트 슬라이드 레일의 위치에는 폐쇄 루프 제어를 달성하기 위한 길이 격자 눈금자가 장착되어 있습니다. 연삭 휠 스핀들 베어링은 수입된 고강성 정밀 베어링을 채택하고 연삭 휠 스핀들은 동기 벨트를 통해 AC 서보 모터에 의해 구동됩니다.

KM630L CNC 수직 롤러 링 연삭기 설계, 이후 자동화를 위한 예비 BT50 공구 라이브러리 인터페이스, 편의성을 제공하기 위한 무인 처리, 2차 개발 후 CNC 시스템, 특히 전문 롤러 링 제조업체를 위해 개발된 고급 소프트웨어를 위해 개발된 유연한 무료 프로그래밍 시스템으로 인간-기계 인터페이스 대화를 기반으로 연삭 프로그래밍을 가능하게 합니다. 인간-기계 인터페이스 입력 롤러 링 매개변수를 참조하면 처리할 수 있습니다.
